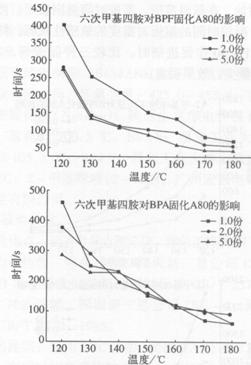

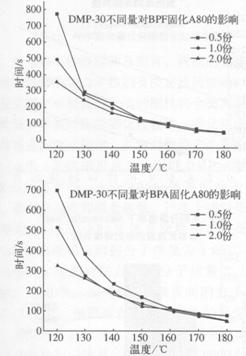

環氧樹脂本身是一種熱塑性高分子預聚物，單獨存在幾乎沒有使用價值，只有加入固化劑，使之交聯形成網狀立體結構，才能體現出各項優良性能。因此，環氧樹脂的應用及固化產物的性能，對固化劑的依賴性很大。熱塑性酚醛樹脂(novolacresin)和甲階熱固性酚醛樹脂(resolresin)均可作為環氧樹脂的固化劑。目前開發應用較多的是熱塑性酚醛樹脂。在涂料、粘結、層壓、澆鑄等方面已有廣泛的應用。 (2)不同促進劑用量對凝膠特性的影響 研究了促進劑用量對a80/酚醛樹脂固化劑體系凝膠特性的影響(見圖4、5和6)。隨促進劑用量的增加，在低溫范圍，凝膠時間急劇縮短，而在高溫，凝膠時間的縮短對溫度的敏感性減弱，特別是dmp-30作促進劑時。比較3種促進劑，2-mz用量少，效果明顯。 環氧novolac樹脂體系研究（三）
環氧novolac樹脂體系研究（三）
環氧novolac樹脂體系研究（三）
環氧novolac樹脂體系研究（三）
環氧novolac樹脂體系研究（三）

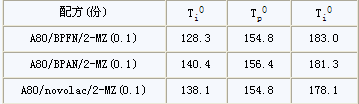

表2 外推至升溫速率為0時a80酚醛樹脂固化體系反應放熱峰溫度
|
