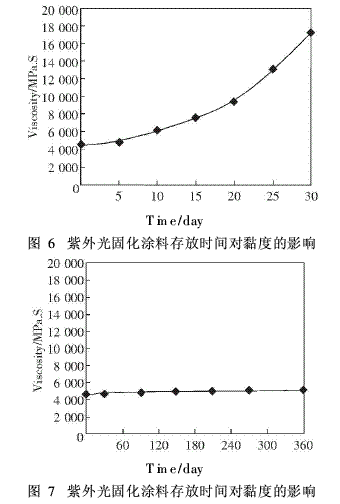

把所配制的光固化涂料分別貯存于透明的玻璃瓶和黑色的不透明塑料瓶中，利用黏度測試法對它們的貯存穩定進行了研究。圖6表示貯存于透明的玻璃瓶的光固化涂料黏度隨存放時間的變化；圖7表示貯存于不透明的塑料瓶的光固化涂料黏度隨存放時間的變化。

    從圖6和圖7可知，貯存于透明玻璃瓶中的紫外光固化涂料很不穩定，在30d即1個月的時間，紫外光固化涂料的黏度從4623MPa.S上升到17267MPa.S，而貯存于不透明的塑料瓶的光固化涂料，即使放置一年的時間，其黏度基本保持不變。這是因為透明玻璃瓶中的紫外光固化涂料吸收了自然光中的紫外光而發生開環?聚合等反應，從而使黏度上升。而貯存于黑色不透明塑料瓶中的涂料，則吸收紫外光很少，不發生化學反應，使涂料黏度保持不變。因此，用不透明的塑料容器貯存紫外光固化涂料比普通玻璃瓶貯存要好。

    3結論

    以普通、廉價的雙酚A型環氧樹脂E-51，環氧稀釋劑EPG-669，聚己內酯二元醇Polyol-0201和引發劑三芳基锍鎓鹽Ar3S+SbF-6作為組分制備陽離子型紫外光固化涂料，該紫外光固化涂料的較佳配方為E-51質量分數65%，EPG-669質量分數15%，Polyol-0201質量分數16%和Ar3S+SbF-6質量分數4.0%。該紫外光固化涂料具有較好的光敏性，較好的加工流動性，在暗處貯存具有較好的穩定性，并且該紫外光固化涂料的固化膜具有較好的拉伸性，柔韌性和鉛筆硬度。該紫外光固化涂料的制備進一步拓寬了陽離子型紫外光固化涂料的制備范圍，具有一定的推廣和應用價值。
