2·1三芳基锍鎓六氟銻酸鹽引發環氧樹脂或環氧稀釋劑的聚合機理

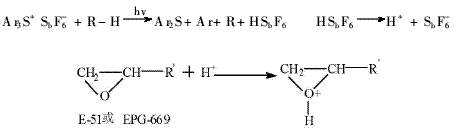

在有氫提供物(R-H)的存在下，紫外光的光子能使三芳基锍鎓六氟銻酸鹽Ar3S+SbF-6光解產生強質子酸，強質子酸能使環氧樹脂或環氧稀釋劑的開環、聚合，其引發聚合機理可表述為：

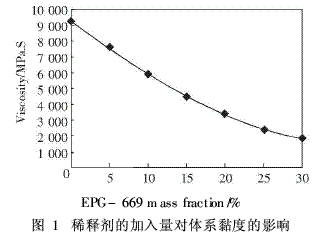

    當用環氧樹脂E-51，聚己內酯二元醇Polyol-0201和三芳基锍鎓六氟銻酸鹽Ar3S+SbF-6配制材料時，其黏度較大，影響其使用效果，需要用環氧稀釋劑EPG-669來調節黏度。在E-51，Polyol-0201和Ar3S+SbF-6質量分數比為9：2：0.5的體系中加入不同量的EPG-669，在25℃時，測得其光固化涂料體系的黏度值，見圖1。

    從圖1可知，當光固化涂料體系中不加稀釋劑EPG-669時，體系在25℃的黏度值大于930MPa.S，其黏度值較大，涂布施工，使用較困難。隨著稀釋劑EPG-669的加入，其光固化涂料體系的黏度值逐漸下降，從而使其光固化涂料涂布施工變得較為方便。當加入EPG-669的質量分數12%時，其光固化涂料體系的黏度已降為5565MPa.S，即6000MPa.S以下，已達到了可進行涂布施工的較佳黏度值范圍內。也就是說在以環氧樹脂E-5作為主要組分的陽離子型紫外光光固化材料中必須加入12%以上的稀釋劑EPG-669才能把體系的黏度調節好。
