| 1實驗部分
1·1原料

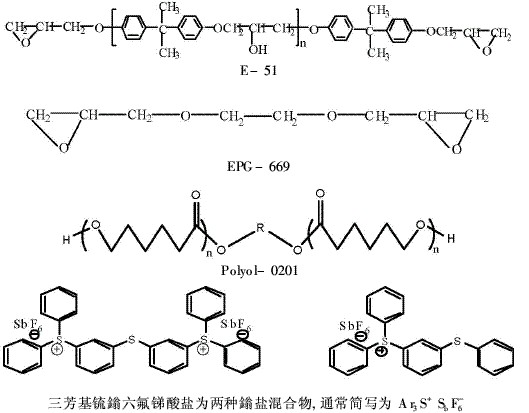

雙酚A型環氧樹脂，E-51，上海樹脂廠購買；環氧稀釋劑(乙二醇二縮水甘油醚)，EPG-669，中國石油化工集團公司巴陵石油化工公司購買；聚己內酯二元醇，Polyol-0201，DowChemicalCompany購買；陽離子型紫外光引發劑，三芳基锍鎓六氟銻酸鹽，Ar3S+SbF-6，Sigma-Aldrich公司購買。這些原料的化學結構式可表示為：
1·2實驗儀器
INTELLI—RAY400智能控制光固化機系統，深圳市慧碩機電有限公司；QTX型漆膜柔彈性實驗器，天津永利達材料實驗機有限公司；QHQ型漆膜鉛筆硬度計，江西博力儀器設備有限公司；電子拉力試驗機，深圳市瑞格爾儀器有限公司；JJ-1000型精密電子天平，美國雙杰兄弟集體有限公司；索氏提取器，北京玻璃集團公司；NDJ-1A型旋轉黏度計，上海安德儀器設備公司。
1·3光固化涂料的制備
按設計好的配比分別準確稱取環氧樹脂E-51，環氧稀釋劑EPG-669，聚己內酯二元醇Polyol-0201和三芳基锍鎓六氟銻酸鹽于500mL的燒瓶中，攪拌并加熱至成為透明的淡黃色黏狀液體，這些透明的淡黃色黏狀液體即為光固化涂料?？紤]這些光固化涂料對光的敏感性，需要把這些材料保存于暗處。
1·4光固化涂料固化膜的拉伸力學性能
用涂布器把光固化涂料涂覆在潔凈無劃痕的玻璃板上，涂層厚度為0.400mm，放在INTELLI—RAY400智能控制光固化機箱中，輻射固化6min，得到固化膜。利用裁剪刀，按GB/T13022-1991標準，裁剪成一定規格的長方形小樣條。利用電子拉力試驗機對這些小樣條沿縱軸方向施加拉伸負荷，直到樣條被拉斷為止，從而測出各固化膜的拉伸強度。
1·5固化膜柔韌性的測定
根據GB/T1731—93標準，將光固化涂料涂在專用鋁片上，置于INTELLI—RAY400智能控制光固化機箱中，輻射固化6min，然后，將鋁片彎曲至某半徑，涂膜無斷裂則柔韌性通過了某半徑(通常用小于某半徑mm表示)。
1·6固化膜鉛筆硬度的測定
根據GB/T6739—93標準，將光固化涂料涂在專用鋁片上，置于INTELLI—RAY400智能控制光固化機箱中，輻射固化6min，然后，將鋁片固定在鉛筆硬度計上，用鉛筆進行檢測，涂膜沒有劃痕的最硬數值即為它的鉛筆硬度。
1·7光固化涂料固化膜凝膠含量的測定
稱取載玻片的質量m1，把光固化涂料涂于載玻片上，光固化涂料與載玻片的質量為m2，把此涂有光固化涂料的載玻片放入INTELLI—RAY400智能控制光固化機箱進行固化，固化后，把此涂有固化膜的載玻片放入裝有丙酮的索氏提取器中，以丙酮作為溶劑，抽提12h后，取出此載玻片和剩余的固化物，放入烘箱，在50℃下烘10h。最后，把剩余的固化物和載玻片一起稱重得m3。從而計算出凝膠率：  |
