溶劑型環(huán)氧涂料品種很多，主要用于石油化工、海洋工程、汽車工業(yè)和特種防護(hù)等領(lǐng)域。現(xiàn)介紹相關(guān)品種，供選用。

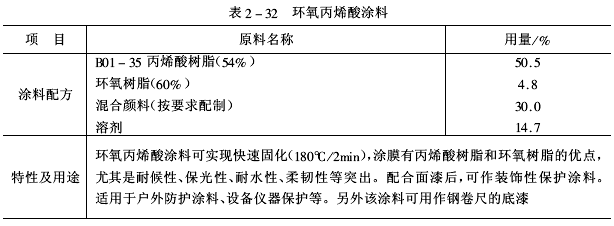

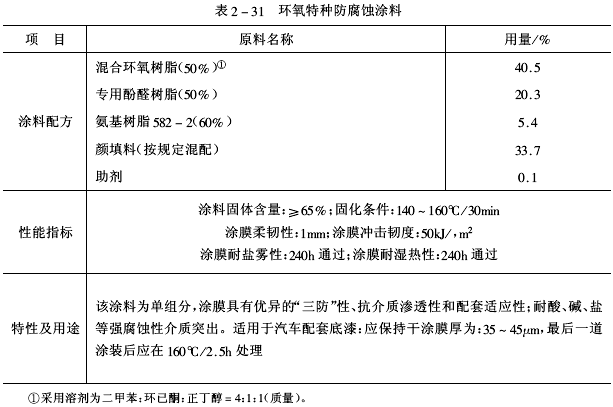

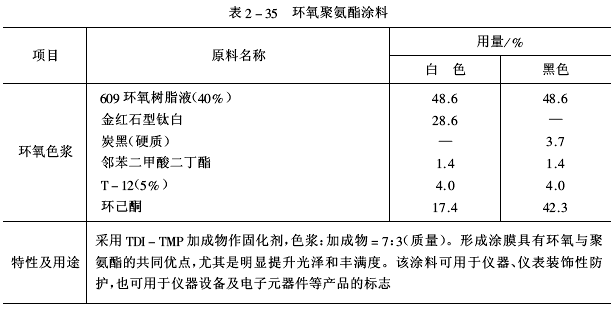

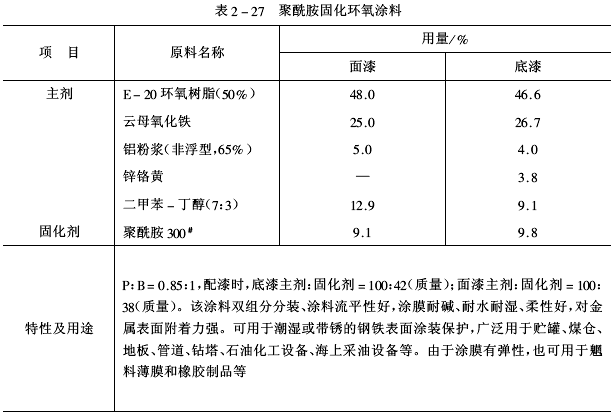

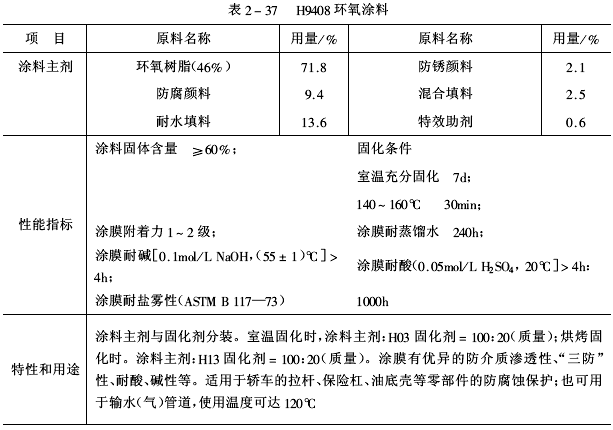

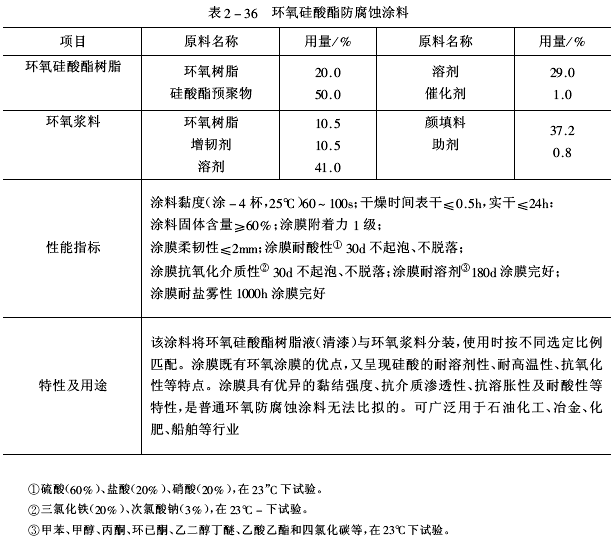

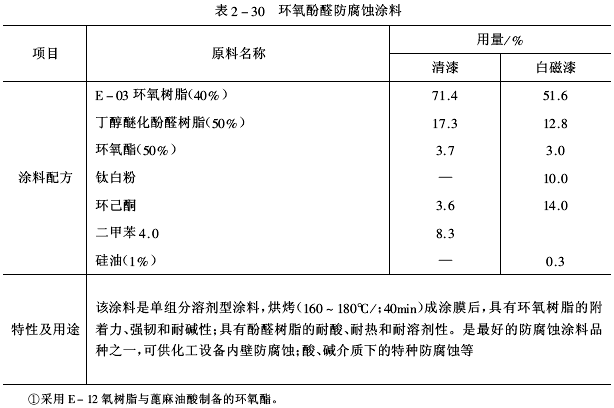

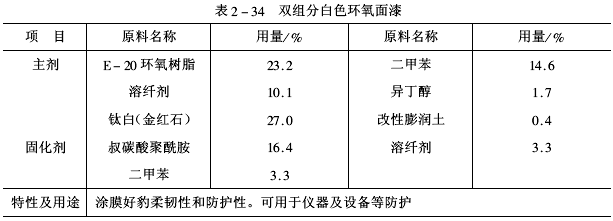

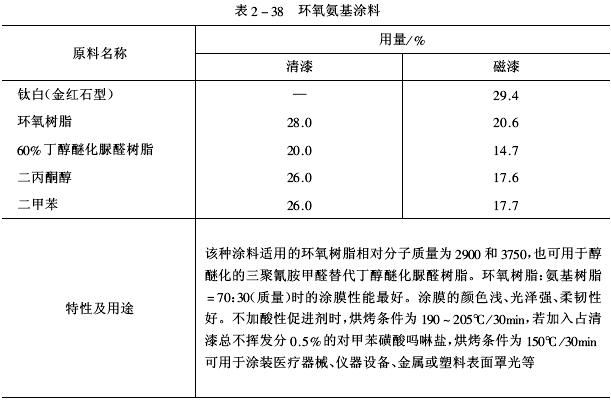

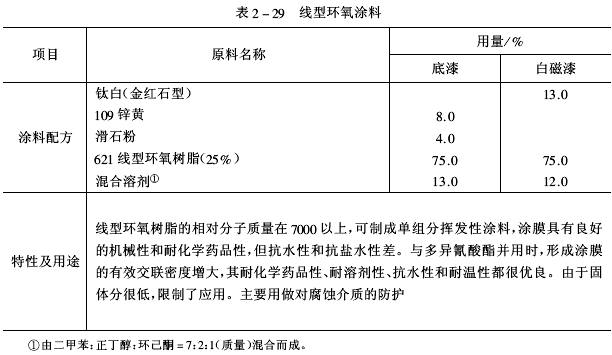

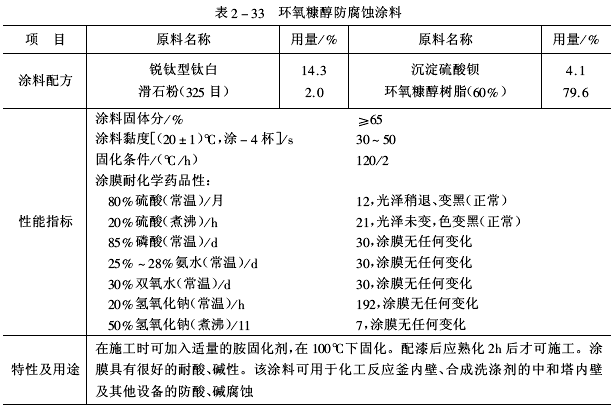

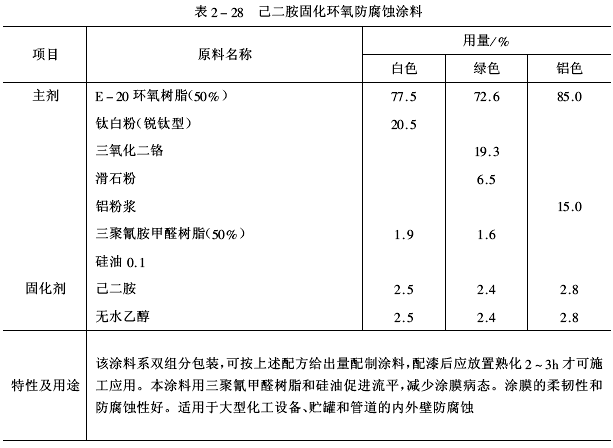

   聚酰胺固化環(huán)氧涂料見(jiàn)表2-27，己二胺固化環(huán)氧防腐蝕涂料見(jiàn)表2-28，線型環(huán)氧涂料見(jiàn)表2-29，環(huán)氧酚醛防腐蝕涂料見(jiàn)表2-30，環(huán)氧特種防腐蝕涂料見(jiàn)表2-31，環(huán)氧丙烯酸涂料見(jiàn)表2-32，環(huán)氧糠醇防腐蝕涂料見(jiàn)表2-33，雙組分白色環(huán)氧面漆見(jiàn)表2-34，環(huán)氧聚氨酯涂料見(jiàn)表2-35，環(huán)氧硅酸酯防腐蝕涂料見(jiàn)表2-36,H9408環(huán)氧涂料見(jiàn)表2-37和環(huán)氧氨基涂料見(jiàn)表2-38。









   北京紅獅涂料國(guó)際有限公司開(kāi)發(fā)淺色導(dǎo)靜電石油罐環(huán)氧防腐涂料，具有顏色淺、導(dǎo)靜電持久性好、耐油、耐水性好、對(duì)貯存油品質(zhì)量無(wú)不良影響。江蘇蘭陵化工（集團(tuán)）公司研制成功的聚氨酯環(huán)氧烯類聚合物互穿網(wǎng)絡(luò)防腐涂料，保留了環(huán)氧樹脂的優(yōu)異耐堿性和附著力，又兼有聚氨酯的低溫固化性及烯類聚合物的耐化學(xué)藥品性、快干性；該種涂料形成涂膜的耐酸性、耐堿性、耐鹽腐蝕性、耐水性均優(yōu)良，同時(shí)抗介質(zhì)滲透性優(yōu)異；用于冷軋鋼廠酸洗車間的鋼結(jié)構(gòu)及構(gòu)筑物防腐蝕、其他重防腐場(chǎng)合。湖南省湘潭市國(guó)營(yíng)江南機(jī)器廠開(kāi)發(fā)了帶油帶水帶銹涂料，該涂料的基料為磷酸改性的環(huán)氧樹脂、聚乙烯醇縮丁醛；采用磷酸和單寧酸為銹轉(zhuǎn)化劑；鉬酸鹽和磷酸二氫鋅為防銹劑；鄰苯二甲酸二丁酯為增塑劑；乙醇、正丁醇及水為溶劑。該涂料可直接刷涂在銹厚120μm的帶油或潮濕表面，實(shí)干時(shí)間≤6h；附著力1級(jí)；耐水≥170h；耐3%NaCl≥170h；耐溶劑≥170h；耐硝基漆性不咬底、不滲色。

   北京化工大學(xué)和北京核工程研究設(shè)計(jì)院研制的放射性固體廢物鋼制包裝容器用涂料，是雙組分環(huán)氧涂料。涂膜的附著力和抗堿性化學(xué)介質(zhì)性優(yōu)異、熱穩(wěn)定性好、抗輻射性好，容易除去放射性污物；該涂料采用改性芳香胺為固化劑，其黏性較低、相容性好，溶劑為二甲苯正丁醇；用石墨和滑石粉為顏填料，同時(shí)加入分散劑、增韌劑和防老化劑等。

   上海振華造漆廠開(kāi)發(fā)的薄膜型底面合一卷材背面涂料，涂膜厚度由原來(lái)的15～17um減少到7～9gm，其烘烤條件由原來(lái)的二道二烘減至一道一烘。該涂料選用相對(duì)分子質(zhì)量分布較窄的特種環(huán)氧樹脂、獨(dú)特的固化劑及固化促進(jìn)劑、顏填料、助劑等配制而成。

   武漢工業(yè)大學(xué)材料學(xué)院研制出環(huán)氧橡膠改性的瀝青防水防腐涂料，環(huán)氧樹脂、橡膠和瀝青拼混，形成橡塑型的高分子網(wǎng)絡(luò)結(jié)構(gòu)，涂膜的耐水性、抗?jié)B透性、柔韌性、附著性和耐腐蝕性更突出。

   美國(guó)Ameron國(guó)際公司的牌號(hào)為“PSX700”的新型環(huán)氧有機(jī)硅涂料，與傳統(tǒng)的環(huán)氧涂料及聚氨酯涂料相比，該涂料中的聚硅氧烷賦予涂膜更優(yōu)異的耐候性和耐磨性。另外，涂料中有機(jī)揮發(fā)物含量低。

   挪威Jotun涂料公司推出兩種環(huán)氧涂料，該涂料交聯(lián)固化反應(yīng)快，一道可涂干膜厚度250μm。其中牌號(hào)為“Jotaspeed ZP”的產(chǎn)品為含有磷酸鋅的底漆或中涂漆，牌號(hào)為“Jotaspeed M10”的產(chǎn)品為含有云母氧化鐵的中涂漆。這兩種產(chǎn)品的體積固含量約為67%；表干為35℃，/30min或25℃/4.5min；重涂時(shí)間為35℃/90min或25℃，/2h。



   日本開(kāi)發(fā)了一種防腐蝕性能優(yōu)異的環(huán)氧涂料，該涂料是含有鋅粉的單組分環(huán)氧涂料。由環(huán)氧樹脂（環(huán)氧基數(shù)≥2）、酮亞胺、脫水劑、改性環(huán)氧樹脂或石油樹脂等構(gòu)成。涂膜防腐性突出、附著力極佳，是一種有應(yīng)用前途的涂料品種。

   最近，將高純度礬土陶瓷的微粒均勻地分散在環(huán)氧改性的硅酮樹脂中（氧化鋁含量為60%），形成的涂膜有很強(qiáng)的耐熱、耐蝕、耐磨性，在400℃高溫下使用不劣化，在20%的鹽酸（或硫酸）中不發(fā)生腐蝕。該涂料可采用噴涂、刷涂和輥涂等施工方法涂裝，用于金屬底材時(shí)不涂底漆，可直接涂裝，在常溫下固化。適用于排煙通道、排煙脫硫裝置、熱交換器等。
