無（少）溶劑型環氧涂料是有發展潛力的環保型涂料品種之一。新品種不斷問世，應用領域不斷拓展。現介紹部分相關產品，供選用時參考。

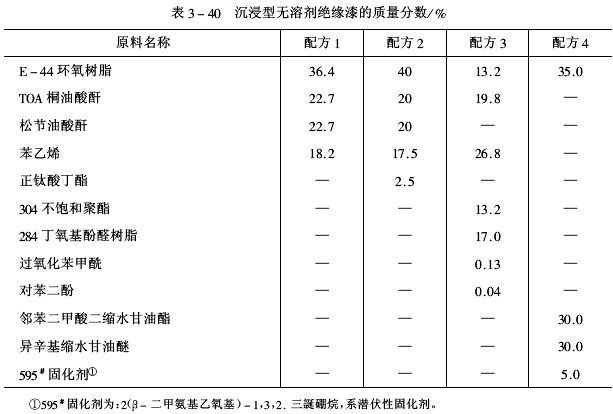

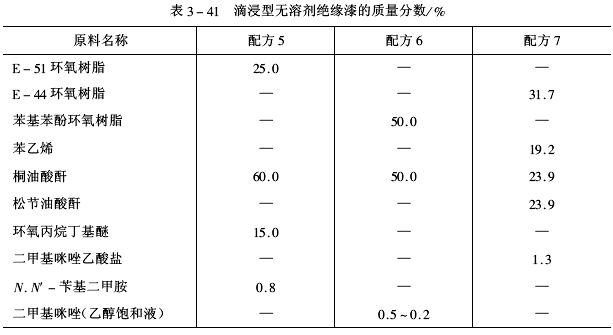

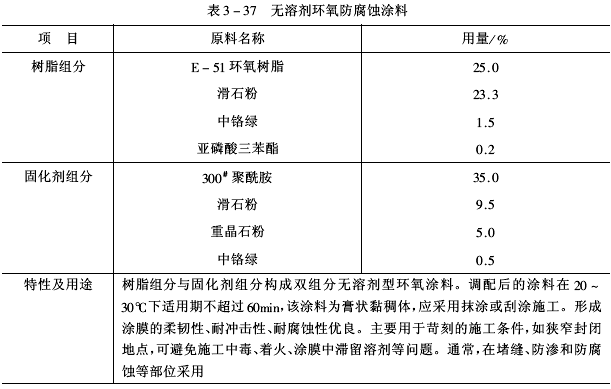

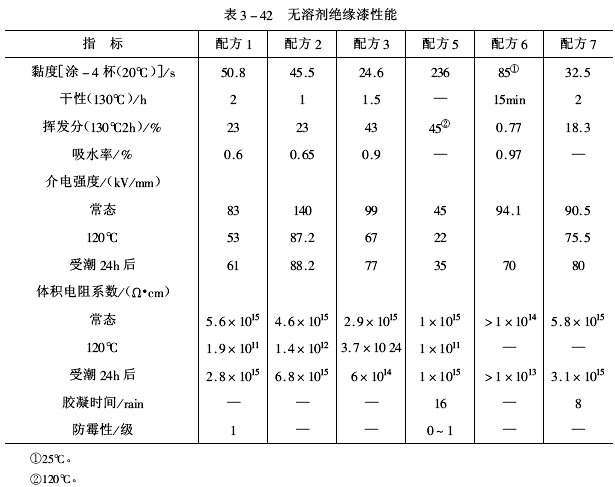

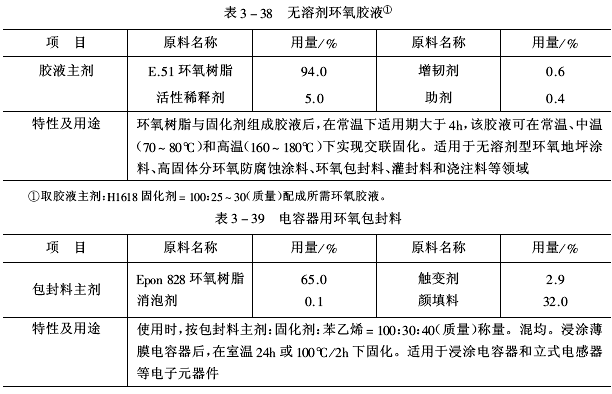

無溶劑型環氧浸漬漆見表3-35，高固體分環氧防腐蝕涂料見表3-36，無溶劑型環氧防腐蝕涂料見表3-37，無溶劑型環氧膠液見表3-38，電容器用環氧包封料見表3-39，沉浸型無溶劑絕緣漆見表3-40，滴浸型無溶劑絕緣漆見表3-41，無溶劑絕緣漆性能見表3-42。
      最近，國內又開發出無溶劑型環氧煤焦瀝青防腐涂料、無溶劑環氧地坪涂料等品種；比利時的UCB公司開發一類改善對顏料潤濕的環氧丙烯酸酯，可制造低黏度膠印油墨；日本Carboline公司開發一種無溶劑型環氧一聚氨酯清漆，對底材有良好的潤濕作用及鋪展性，可不打磨掉含鉛防銹舊涂層情況下，進行修補、維修工作，如橋梁等重涂裝工序得到簡化，明顯降低了污染；德國的U.Prümmer Polymer.Chemie公司開發一種“Polypox E2400/75”環氧樹脂新品種，該樹脂初始黏度低、相對分子質量較高（＞700），適用于制高固體分環氧涂料，另外開發出“Polypox P 199”低溶劑含量的聚酰胺固化劑，該種固化劑配制高固體分環氧涂料時比傳統溶劑型環氧涂料少消耗有機溶劑50%；美國氣體化工產品公司新開發兩種具有增塑性的用于高固體分環氧涂料的固化劑：“An-camide 801”和“An-camide 802”，這兩種固化劑配制的快干固化體系，有較高的濕態附著力，涂膜光澤高、防腐蝕性優良，這兩種固化劑適用于海洋涂料、航空涂料、工業維護涂料、混凝土底漆、膠黏劑和封閉劑等領域。
沉浸型無溶劑絕緣漆配方4性能如下所示。
（a）基本性能
外觀 黃色透明液體
脆化時間 160℃熱板法 31～35a
①黏度（涂-4杯） 初配 36s
貯存 36.5s
貯存 38.5s
貯存 40s
①在夏天的室溫下貯存41d，在40℃用涂-4杯測定黏度。室溫下貯存1a多的無溶劑漆在40℃用涂-4杯測定黏度。

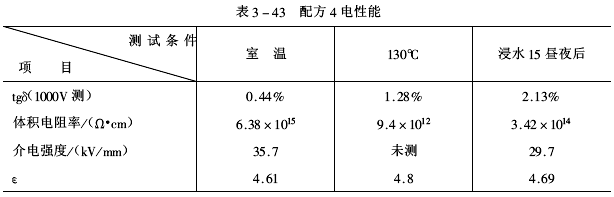

（b）電性能（漆膜固化條件160℃/14h）配方4的電性能見表3-43。
 （c）其他性能剪切強度108.5MPa，馬丁耐熱68℃，沖擊韌度124.5kJ/mm2。從數據可見這種涂料具有特殊的韌性。
（d）應用這種無溶劑浸漬漆應用于中型交流高壓電機的全粉云母帶連續絕緣定子真空壓力浸漬工藝中。使整個包好的粉云母帶絕緣的線圈鐵芯、線圈端部結構支撐件浸以環氧無溶劑漆。從而使電機定子中介電性能較好，與機械強度較弱的云母材料、玻璃纖維、有機合成材料等結合成為牢固、堅韌、耐化學性、耐潮、耐熱良好的絕緣層，從而使定子線圈絕緣加工工藝方便（縮短工時，減少工序），可減少絕緣厚度，縮小電機體積，延長電機使用壽命。
|
